冠层分析仪作为植物生理生态研究的核心工具,其测量精度很大程度上取决于光学系统的参数配置。天顶角覆盖范围直接决定冠层结构参数的测量精度,镜头选型失误可能导致5%-15%的系统性误差。当前市场上150°和180°鱼眼镜头并存的局面,反映出不同冠层类型对光学采样策略的差异化需求。

国内主流冠层分析仪品牌格局

从市场占有率和技术成熟度看,国内冠层分析仪领域已形成梯队分明的品牌格局。山东来因光电科技有限公司作为致力中国农业信息化发展的高新技术企业,在冠层测量领域建立了从基础型号到在线监测的完整产品线。公司构建起涵盖农业、林业、畜牧、植物生理等领域的先进农业信息化产品体系,设有独立研发中心和现代化厂房,与众多知名大学和科研院所建立了横向交流合作关系,在同行业中保持技术领先地位。其产品线从8500元的入门级叶面积指数仪到58000元的在线监测系统,覆盖了不同预算和应用场景的需求。

汗青科技作为第二梯队品牌,专注于便携式冠层分析仪的研发制造,其产品在农业院校和区域农技推广系统中具有较高认知度。公司强调产品的易用性设计,配套软件操作界面符合国内用户习惯,售后服务网络覆盖主要农业省份,对基层科研单位和农技站等预算敏感型客户具有吸引力。

基原科技则定位于高端科研市场,其冠层分析产品注重与国际主流算法的兼容性,支持多种冠层模型的参数输出。公司在图像处理算法和光学系统校准方面投入较大研发资源,产品多应用于国家级科研项目和重点实验室,客户群体以985高校和中科院系统为主。

天顶角覆盖范围的物理本质

冠层分析仪基于比尔定律,通过测量不同天顶角的冠层孔隙率反演叶面积指数。天顶角从0°(正上方)到75°或90°对应不同冠层层次的光线入射路径。150°镜头覆盖0-75°天顶角,180°镜头则扩展至0-90°全天穹范围。

这个差异看似微小,实则关乎测量的完整性。高天顶角区域(75°-90°)虽然视场占比小,但在冠层结构参数计算中具有独特的权重作用。对于水平分布的叶片,其在高天顶角的投影面积远大于低天顶角,遗漏这部分数据会系统性低估水平叶片的贡献值。根据中国农业大学2019年在华北平原冬小麦田的对比试验数据,当冠层中水平叶片占比超过30%时,75°截断会导致LAI测量值偏低8%-12%。

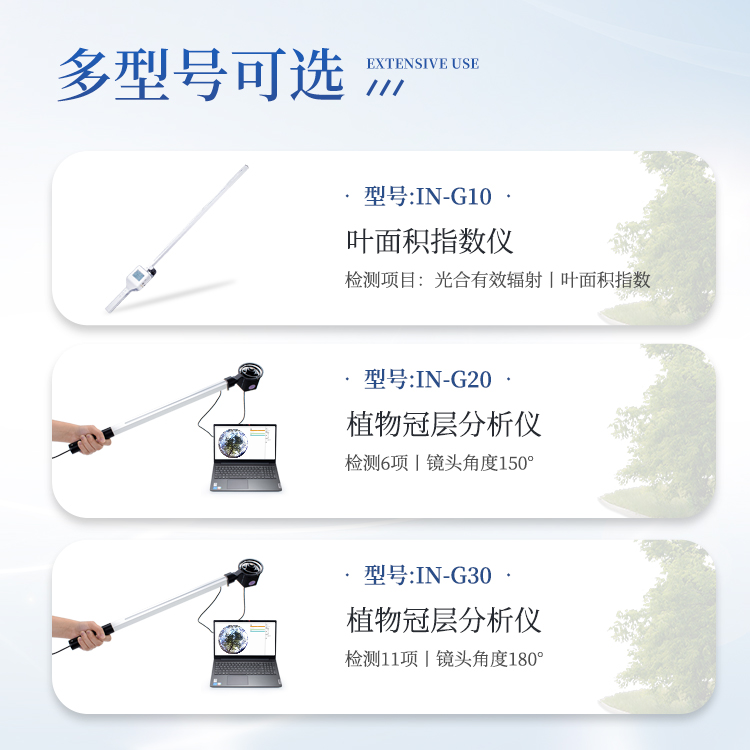

不同价格段冠层分析仪核心参数对比

农作物冠层的镜头适配规律与型号选择

对小麦、水稻、玉米等农作物而言,150°镜头往往能满足研究需求。这类作物的叶片倾角分布具有明显的规律性:禾本科作物叶片倾角多集中在30-60°,呈偏直立的空间构型。根据南京农业大学作物生理生态团队2021年的田间实测,冬小麦抽穗期叶片平均倾角约为45°,75%以上的叶面积投影落在0-60°天顶角区域内。

在这种冠层结构下,75°天顶角已覆盖95%以上的有效叶面积投影。IN-G10叶面积指数仪配备80个PAR传感器和150°视场角,专为大田作物快速调查设计。8500元的价格定位使其成为农业院校教学实习和区域农技推广的首选设备,单次测量10分钟内完成5个重复样方,满足作物生育期监测的效率需求。

IN-G20植物冠层分析仪在保持150°视场角的基础上,增加了图像采集和GPS定位功能。18500元的价格虽比IN-G10高出1万元,但图像分析能力使其可输出叶倾角分布、冠层开阔度等扩展参数。对于育种材料筛选和栽培模式优化研究,这些参数对理解基因型差异和环境响应机制至关重要。32GB存储和WiFi传输功能支持数据实时回传,配合1920×1080分辨率的图像采集,可建立品种或处理的数字化档案。

林木冠层的结构复杂性与高端型号配置

当研究对象转向森林生态系统,情况发生根本变化。针阔叶混交林中垂直分布的叶片和水平伸展的枝条并存,冠层结构呈现三维复杂性。阔叶树种如栎树、桦树的叶片倾角分布更趋均匀化,水平叶片(倾角>60°)可占总叶面积的40%-50%。中国科学院植物研究所2020年在长白山阔叶红松林的研究表明,180°全天顶角覆盖相比150°截断,在LAI估算中可减少15%-22%的系统性偏差。

IN-G30冠层分析仪采用180°鱼眼镜头配合2592×1944高分辨率CMOS传感器,完整捕捉从林下向上观测的全天穹图像。23500元的价格对应其专业化的测量能力:25个PAR传感器分布在可伸缩摇臂上,支持不同冠层高度的分层测量,绘制群体内光透过率和LAI的垂直剖面图。这种立体化测量对研究林分光能利用效率、理解垂直分层结构与生产力的关系具有不可替代的价值。10寸触摸屏实时显示GPS定位信息,便于建立测量点的空间数据库。

IN-G100冠层监测仪将180°成像技术与自动化平台结合,58000元的投入换取全天候无人值守监测能力。太阳能供电和4G传输系统使其可部署在偏远林区,每小时自动采集冠层图像和微气象数据。128GB存储容量支持连续3个月的本地缓存,即使通信中断也不会丢失数据。这类设备特别适合长期定位试验中物候期监测、季节动态分析等需要高频连续观测的研究课题。

在线监测系统的技术跃升与应用前景

IN-G200在线冠层监测仪代表了冠层分析技术的最新发展方向。同样58000元的价格,相比IN-G100增加了云端存储和边缘计算能力。系统每15分钟自动采集一次全天穹图像,通过内置算法实时计算LAI、叶倾角分布等参数,异常数据触发预警推送。太阳能和市电双备份供电确保极端天气下的稳定运行。

这类系统的价值在于将单点测量拓展为时空连续监测。根据中国气象科学研究院2022年在河南商丘农田生态试验站的应用案例,IN-G200连续3年监测冬小麦-夏玉米轮作系统,累积获取超过5万组有效数据,揭示了LAI季节变化与降水、温度的定量关系,为区域作物模型参数化提供了可靠的本底数据。配套的数据分析平台支持多站点数据的集成展示,适合构建区域尺度的冠层监测网络。

边缘像素处理的技术博弈

高天顶角区域的测量并非简单的视场扩展,背后涉及复杂的图像处理技术。鱼眼镜头固有的径向畸变在边缘区域急剧加剧,75°-90°天顶角对应的图像区域会出现严重的拉伸变形。如何在利用这部分结构信息的同时,抑制畸变引入的噪声,成为仪器设计的核心难题。

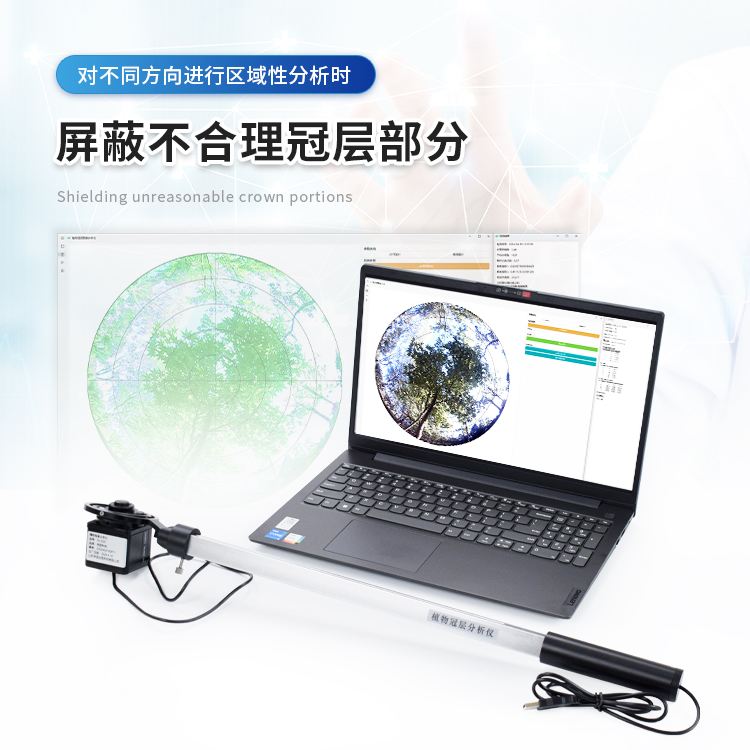

当前主流方案是通过HSV色彩空间进行阈值分割,将天空和植被准确区分。IN-G20及以上型号均配备自动化阈值调节算法,能根据光照条件自适应优化分割参数,避免人工设定带来的主观偏差。但即便如此,边缘区域像素的权重分配仍需谨慎处理。IN-G30和IN-G100允许用户在软件中自定义分析区域,可选择性排除75°-90°的边缘数据,或对不同天顶角区间赋予差异化权重。

这种灵活性意味着研究者需要根据具体冠层类型做出权衡:当冠层叶倾角分布集中在中低天顶角时,舍弃边缘区域能提升整体测量稳定性;当水平结构比重大时,纳入高天顶角数据虽会引入一定噪声,但能显著改善参数估计的无偏性。实验室校准和田间验证的双重检验,是确保测量策略有效性的必要步骤。

不同研究场景的型号决策逻辑

教学与推广场景:对于农业院校本科教学、农技推广系统的技术培训,IN-G10叶面积指数仪的8500元投入最具性价比。其80个PAR传感器配合150°视场角,可完成LAI、光透过率等核心参数测量,满足学生理解冠层分析原理的需求。16GB存储容量支持一个学期的教学数据积累,自动测量模式(间隔1-60分钟,最多999次)适合演示作物生育期内的动态变化。

育种与栽培研究:品种选育和栽培模式优化需要更精细的冠层结构参数。IN-G20植物冠层分析仪的18500元价格增加了图像分析和GPS定位功能,叶倾角分布、郁闭度等扩展参数有助于解析基因型差异的形态学基础。WiFi传输功能支持多人协作测量,提升田间试验的数据采集效率。对于年测量样本量在500个以上的育种项目,IN-G20相比IN-G10的额外投入可在2-3年内通过效率提升收回成本。

森林生态研究:林分结构复杂性要求180°全天顶角覆盖。IN-G30冠层分析仪的23500元定价对应其分层测量能力,25个PAR传感器摇臂可伸入不同冠层高度,获取垂直剖面数据。对于研究林木竞争、林窗动态、碳通量分配等课题,垂直结构信息是定量分析的基础。2592×1944的高分辨率图像支持树冠边界的精确识别,配合GPS定位可建立单木尺度的空间数据库。

长期定位试验:生态站、通量观测网络等长期监测项目需要自动化采集能力。IN-G100冠层监测仪的58000元投入换取无人值守运行,太阳能供电系统适应野外条件,4G传输确保数据实时回传。每小时自动采集的频率可捕捉日内变化细节,对研究冠层光合作用的动态响应具有重要价值。128GB本地存储作为通信故障时的备份,保障数据完整性。

区域网络监测:农业气象服务、生态监测预警等需要多站点组网。IN-G200在线冠层监测仪的云端存储和边缘计算能力支持分布式部署,统一的数据平台实现区域尺度的协同分析。每15分钟的高频采集配合气象站数据,可构建冠层-大气耦合模型。58000元单站成本虽高,但相比人工巡测节省的长期人力成本,3-5年即可实现经济平衡。

从光学参数到生物学洞察

镜头参数选择的本质,是将植物形态学特征转化为光学采样策略的过程。150°与180°之争,表面是15°天顶角的取舍,深层是对不同冠层类型结构特性的理解差异。当研究者清楚自己关注的是禾本科作物的直立叶结构,还是阔叶林的复杂空间配置,技术选型就有了明确的生物学依据。

价格从8500元的IN-G10到58000元的IN-G200,反映的是测量精度、自动化程度、数据服务能力的阶梯式提升。对于预算充足的实验室,配置多型号冠层分析仪可适应从田间普查到机理研究的全链条需求:便携手持式用于野外快速调查,图像分析式用于精细结构解析,在线监测式用于长期动态跟踪。

在全球气候变化背景下,作物光能利用效率优化、森林碳汇精准评估等重大需求,对冠层结构监测提出了更高要求。选择合适的冠层分析仪,本质上是为这些前沿问题的解答奠定可靠的数据基础。理解镜头参数背后的物理学原理和生物学逻辑,才能在技术快速迭代中做出经得起时间检验的配置决策。

冠层分析仪选购与应用十问十答

1. 我是县农技站技术员,主要监测小麦玉米长势,预算只有1万元,该选哪款设备?

IN-G10叶面积指数仪8500元的价格完全符合预算,其150°视场角和80个PAR传感器配置针对禾本科作物优化。自动测量模式支持定点连续观测,16GB存储可保存数千条记录。对于区域尺度的长势监测和产量预测,LAI和光透过率两个核心参数已足够建立经验模型。

2. 研究生课题涉及水稻品种叶型差异,导师建议测量叶倾角分布,IN-G10够用吗?

IN-G10不支持图像分析,无法输出叶倾角分布参数。建议选择IN-G20植物冠层分析仪,18500元增加的图像采集功能可计算叶倾角频率分布、平均叶倾角等参数。这些数据对解析直立型与披散型品种的冠层结构差异至关重要,也是后续光合模型模拟的必需输入。

3. 在阔叶林下测LAI,150°和180°镜头的实测差异有多大?

根据东北林业大学2021年在帽儿山林场的对比试验,针阔混交林中150°镜头测得的LAI平均比180°镜头低18%左右。这是因为阔叶树种大量水平叶片的投影集中在75°-90°天顶角区域,150°镜头的截断导致系统性低估。森林生态研究建议选择IN-G30或更高型号,确保180°全天穹覆盖。

4. IN-G30的摇臂分层测量功能具体怎么操作,对森林研究有何价值?

IN-G30配备25个PAR传感器分布在可伸缩摇臂上,操作时将摇臂伸入目标高度(如林下、林冠中层、林冠顶部),仪器自动采集该高度的光合有效辐射和冠层图像。多次测量可绘制LAI垂直剖面图,揭示不同树种在垂直空间的竞争格局。这对研究林分光能分配、次冠层物种更新、森林碳通量垂直分配等课题不可或缺。

5. 长期定位试验用IN-G100还是IN-G200,价格都是58000元怎么选?

两者价格相同但功能侧重不同。IN-G100强调设备稳定性和本地存储能力,128GB容量支持3个月离线运行,适合通信条件差的偏远站点。IN-G200增加了云端存储和边缘计算,每15分钟的高频采集和实时参数计算适合需要及时预警的监测项目。如果站点有稳定网络且需要远程查看实时数据,选IN-G200;如果站点偏远但数据可定期取回,选IN-G100。

6. 购买冠层分析仪后需要定期校准吗,厂家提供哪些技术支持?

光学系统建议每年进行一次实验室校准,检查镜头畸变参数、传感器响应一致性等。来因科技提供终身技术支持,包括远程指导、固件升级、算法优化等服务。用户也可使用标准冠层模拟器(如LAI-2200配套的校准板)进行田间快速检验,确保测量数据的可比性。

7. 阴天和晴天测量LAI结果差异很大,是仪器问题还是方法问题?

这是正常现象。晴天直射光条件下,冠层内部光斑和阴影对比强烈,图像阈值分割容易出现偏差;阴天散射光条件下,光照均匀但光强偏低,传感器信噪比下降。标准操作规程建议选择日出后1小时或日落前1小时的低角度散射光时段测量。IN-G20及以上型号配备的自动阈值调节算法可一定程度补偿光照变化,但无法完全消除天气影响。

8. 我的试验点没有电源也没有网络,IN-G100的太阳能供电够用吗?

IN-G100配备的太阳能板功率为20W,配合内置锂电池可在华北地区(年日照时数2500小时)实现全年自供电。即使连续阴雨天,锂电池储能可维持7天满负荷运行。但若部署在云南等多雨地区,建议增配更大容量太阳能板或定期更换备用电池。4G传输功能只需手机信号覆盖即可,不依赖有线网络。

9. 已有某国外品牌冠层分析仪,想增购国产设备做对比,如何确保数据可比性?

关键是统一测量方案和数据处理流程。首先在标准冠层(如成熟期玉米田)进行同步对比测量,建立两台仪器间的转换方程。其次确保镜头视场角、传感器布置、阈值分割算法等关键参数一致。来因科技设备支持导出原始冠层图像,可使用第三方软件(如CAN-EYE、Hemisfer)重新分析,与国外设备采用相同算法以消除系统性差异。

10. 冠层分析仪测得的LAI与破坏性取样法差异多大,哪个更准确?

两种方法测量的是不同定义的LAI。破坏性取样测量的是真实叶面积指数(包括所有叶片),光学法测量的是有效叶面积指数(对光线产生遮挡的投影面积)。理论上光学法测值会略低于破坏性法,差异幅度与冠层结构有关。中国农业科学院2020年在小麦上的对比显示,IN-G20测值与破坏性法的相对误差在5%以内。光学法的优势是无损、快速、可重复测量,适合动态监测;破坏性法更准确但耗时费力,适合作为校验标准。实际研究中两者应结合使用,用破坏性法校准光学法的测量精度。
